1600A Сендвіч Busway

Сендвіч-шина 1600A — це високоефективна система розподілу низької напруги, розроблена для застосувань із великим струмом. Завдяки компактній багатошаровій структурі з ізольованими мідними або алюмінієвими провідниками, він забезпечує високу навантажувальну здатність, низьке підвищення температури та мінімальний імпеданс, забезпечуючи стабільну та надійну подачу електроенергії.

Ключові характеристики:

Висока потужність струму: розрахована на 1600 А для промислових підприємств, висотних будівель, центрів обробки даних і комерційних комплексів.

Сендвіч-структура: багатошаровий провідник та конструкція ізоляції забезпечують безпеку, ефективне розсіювання тепла та компактне встановлення.

Низька температура та низький опір: оптимізована конструкція зменшує втрати енергії та підвищує ефективність системи.

Гнучке встановлення: модульне, підтримує прямі траси, розгалуження та спеціальні схеми для майбутнього розширення.

Безпека та надійність: перевірено на коротке замикання, стійкість до напруги та підвищення температури; відповідає стандартам CCC і IEC.

Технічні параметри

Чому варто вибрати нашу сендвічну шину 1600A?

Професійний виробник: багаторічний досвід у виробництві шин низької напруги.

Спеціальні рішення: доступні нестандартні розміри, поточні рейтинги та макети.

Гарантія якості: кожна одиниця проходить суворе тестування перед доставкою.

Інженерна підтримка: надається технічна консультація, проектування та керівництво з монтажу.

Ключові слова закупівель: шина 1600A, шина низької напруги, шина сендвіч, шина сильного струму, промисловий розподіл електроенергії, модульна шина, компактна шина.

Основні переваги

1. Висока провідність, низькі втрати: енергоефективність і висока продуктивність

Електролітичні мідні провідники класу T2 мають питомий опір ≤0,01777 Ом·мм²/м при 20°C і провідність понад 98%, що значно перевищує провідність звичайних мідних матеріалів. Ця характеристика значно знижує втрати енергії при передачі електроенергії; у довгостроковій перспективі це дозволяє підприємствам суттєво заощадити витрати на електроенергію. Крім того, поверхню мідних провідників можна додатково обробити оловом або посрібленням для ефективного підвищення стійкості до окислення та корозії, зниження контактного опору, продовження терміну служби точок з’єднання та скорочення майбутніх витрат на технічне обслуговування.

2. Компактна структура: оптимізоване використання простору

Унікальна конструкція типу «сендвіч», яка включає щільно розташовані фазні провідники, стискає електричний зазор між провідниками лише до 6–10 мм, таким чином повністю усуваючи повітряні проміжки між фазами. Порівняно з традиційними системами шинопроводів ця конструкція зменшує загальний об’єм більш ніж на 30%, зберігаючи еквівалентну пропускну здатність по струму. Це дозволяє гнучко встановлювати в обмежених просторових середовищах, таких як електричні стояки та майстерні з великою кількістю обладнання, значно підвищуючи ефективність використання простору та створюючи більше можливостей для планування будівель та розташування обладнання.

3. Ефективне розсіювання тепла: стабільна робота

Мідні провідники мають чудову теплопровідність, що дозволяє швидко передавати тепло через ізоляційний шар до металевого корпусу. Корпус виготовлено з алюмінієво-магнієвого сплаву та має інтегровану конструкцію ребер для розсіювання тепла; це збільшує площу поверхні більш ніж на 30% порівняно зі стандартними корпусами, забезпечуючи високоефективне розсіювання тепла за допомогою подвійного механізму конвекції та випромінювання. Під час роботи при номінальному струмі підвищення температури на з’єднувальних клемах залишається ≤60K, тоді як підвищення температури корпусу залишається ≤30K. Це забезпечує стабільну робочу температуру для системи шинопроводів протягом тривалого періоду, ефективно запобігаючи старінню ізоляції та погіршенню продуктивності, спричиненому перегріванням, і таким чином гарантує надійність системи розподілу електроенергії.

4. Комплексний захист: можливість адаптації до складних середовищ

Повністю закритий металевий корпус піддається обробці поверхні, такій як анодування, електрофорез або вогнезахисне покриття, щоб забезпечити багаторівневий захист від IP54 до IP68. Стандартні моделі забезпечують захист від пилу та бризок, що відповідає експлуатаційним вимогам типових промислових підприємств і комерційних будівель. Водонепроникні моделі забезпечують захист від короткочасного або навіть тривалого занурення, що робить їх придатними для вологих середовищ, таких як підземні комунальні тунелі та водоочисні споруди. Вогнестійкі моделі здатні підтримувати електроживлення протягом понад 180 хвилин при екстремальних температурах 960°C, забезпечуючи надійний захист ланцюгів пожежної безпеки та систем аварійного електропостачання. Крім того, у конструкції типу «сендвіч» відсутні безперервні повітряні канали, що принципово усуває «ефект димової труби» під час пожежі та підвищує показники пожежної безпеки системи.

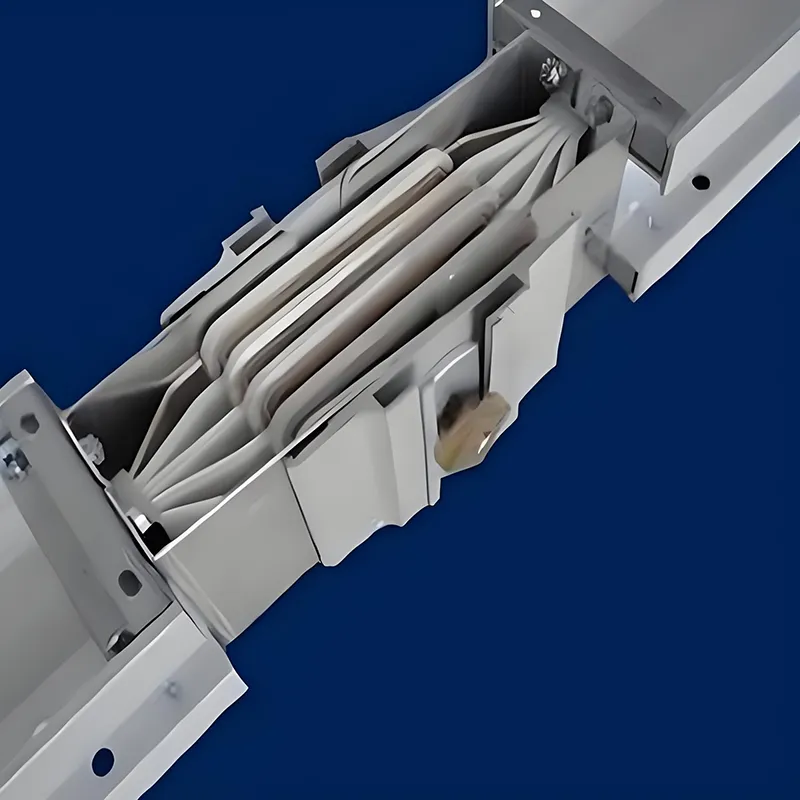

5. Модульна конструкція для зручного встановлення

У системі шинопроводів використовуються стандартні модульні вузли заводського виготовлення. Під час встановлення на місці ці блоки швидко з’єднуються за допомогою двосторонніх болтів із регульованим крутним моментом і дискових пружин. Ця конструкція враховує допуски встановлення ±4 мм, що значно зменшує складність конструкції та тимчасові витрати. Знімні блоки можна вставляти в шину або знімати з неї в будь-якому місці, поки система залишається під напругою; конструкція заземлення «першим підключається, останнім відключається» забезпечує безпеку експлуатації. Крім того, система підтримує щонайменше 200 циклів підключення/вимкнення, що дозволяє гнучко адаптуватися до таких вимог, як налаштування виробничої лінії та розширення обладнання, одночасно полегшуючи технічне обслуговування та модифікацію в майбутньому.

Сценарії застосування

1. Сектор промислового виробництва

У виробничих цехах таких галузей, як автомобілебудування, механічна обробка, металургія та хімічна промисловість, мідні провідники типу сендвіч-шинопроводів забезпечують стабільну магістраль живлення для потужного обладнання, включаючи великі двигуни, зварювальне обладнання та автоматизовані виробничі лінії. Їх висока пропускна здатність здатна впоратися з умовами великого навантаження, пов’язаними з частим запуском і зупинкою машин, а їх модульна конструкція, що підключається, полегшує налаштування виробничої лінії та додавання нового обладнання, тим самим допомагаючи підприємствам досягти високоефективного виробництва.

2. Центри обробки даних і медичні заклади

Серверні кластери в центрах обробки даних і великомасштабне медичне обладнання в лікарнях вимагають виключно високого рівня безперервності та стабільності електропостачання. Характеристики низьких втрат цієї системи шинопроводів мінімізують витрати енергії під час передачі електроенергії. Крім того, інтелектуальні варіанти продукту можуть інтегрувати модулі моніторингу температури та струму, що забезпечує дистанційне керування та обслуговування через RS485 або бездротову передачу; це дозволяє відстежувати стан обладнання в режимі реального часу, забезпечуючи надійне забезпечення живлення для критичних навантажень.

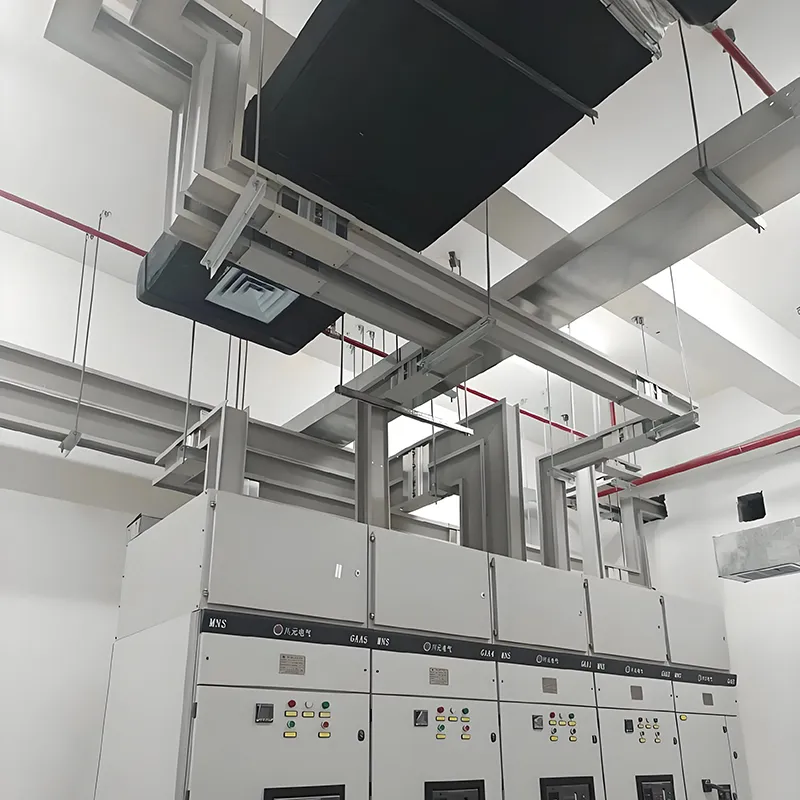

3. Розподіл електроенергії у висотних будівлях

У електричних розподільних стояках висотних будинків вертикально встановлюються токопроводи сендвіч-типу з мідними провідниками, які служать основними лініями електропостачання для кожного поверху. Їх компактна конструкція зберігає цінний простір у валу, а ефективна конструкція розсіювання тепла забезпечує стабільність під час вертикальної передачі електроенергії на великі відстані, забезпечуючи збалансоване та надійне електропостачання кожного поверху офісних будівель, готелів, житлових комплексів та подібних споруд.

4. Особливі екологічні умови

Для особливих середовищ, що характеризуються високою вологістю, корозійною активністю або пилом, наприклад підземних тунелів, систем залізничного транспорту та прибережних споруд, доступні водонепроникні та стійкі до корозії варіанти шинопровід. Литі шини зі смолою, що мають клас захисту IP68, виготовлені без металевого корпусу та повністю герметичні; така конструкція забезпечує тривалу стабільну роботу в суворих умовах, ефективно запобігаючи поломкам обладнання, спричиненим несприятливими факторами зовнішнього середовища.

Гарантія якості та зобов’язання щодо обслуговування

Ми постійно надаємо пріоритет якості понад усе. Усі наші сендвічові шини з мідними провідниками проходять суворі заводські випробування, включаючи випробування на витримку напруги промислової частоти, випробування на підвищення температури та короткочасні випробування на витримку струму, щоб забезпечити повну відповідність як міжнародним, так і національним стандартам. Крім того, ми надаємо нашим клієнтам комплексну сервісну підтримку:

Професійні рекомендації щодо вибору продукту: ми пропонуємо індивідуальні рішення щодо вибору продукту, адаптовані до конкретних вимог кожного клієнта до потужності, середовища встановлення та інших відповідних факторів. Послуги зі встановлення на місці: наша досвідчена команда з встановлення надає послуги з встановлення на місці, забезпечуючи належне встановлення та стабільну роботу наших продуктів.

Післяпродажна підтримка та технічне обслуговування: ми створили комплексну систему післяпродажної підтримки та технічного обслуговування, щоб оперативно задовольняти потреби клієнтів у ремонті та технічному обслуговуванні, забезпечуючи довгострокову роботу обладнання.

FAQ

1. Що таке сендвіч-шина 1600A?

Сендвіч-шина 1600A — це система розподілу електроенергії низької напруги з компактною багатошаровою (сендвіч) структурою, призначена для безпечної та ефективної передачі великих струмів у промислових, комерційних і висотних будівлях.

2. Які основні переваги?

▪Висока потужність струму (1600A)

▪Низьке підвищення температури та низький імпеданс

▪Безпечний і надійний із захистом від короткого замикання

▪Модульна конструкція для гнучкого встановлення та розширення

3. Де це зазвичай використовується?

▪Промислові підприємства та виробничі лінії

▪Висотні будинки, готелі, квартири

▪Центри обробки даних і серверні кімнати

▪Торгові центри та великі громадські заклади

4. Чи можна налаштувати?

Так, нашу сендвічну шину 1600A можна налаштувати для нестандартної довжини, компонування, номінального струму та інтерфейсів підключення відповідно до вимог проекту.

5. Наскільки легко встановити?

Модульна та компактна конструкція дозволяє створювати прямі лінії, розгалуження та швидко встановлювати на місці, скорочуючи робочу силу та час встановлення.

6. Яким стандартам безпеки він відповідає?

Наша шина перевірена на короткі замикання, стійкість до напруги та підвищення температури, відповідаючи стандартам CCC, IEC та іншим стандартам розподілу низької напруги.

7. Як правильно вибрати шину для мого проекту?

Враховуйте поточний рейтинг, довжину, середовище встановлення та потреби розширення. Наша технічна команда надає консультації та проектну підтримку для вибору оптимального рішення.

8. Як утримувати автобусну доріжку?

Рекомендується регулярна перевірка на пил, ослаблені з’єднання та контроль температури. Потрібне мінімальне обслуговування завдяки міцній багатошаровій конструкції.
