Низьковольтна сендвіч-шина

Завдяки своїй компактній структурі, чудовому розсіюванню тепла та надійній пропускній здатності низьковольтний сендвіч-шинопровод став основним вибором у сучасних системах розподілу електроенергії.

Структура сердечника та конфігурація ізоляції

• Матеріал провідника: електролітична мідь високої чистоти (чистота ≥ 99,9%); поверхня може бути додатково посріблена або луджена для підвищення провідності та стійкості до окислення.

Ізоляційні матеріали:

• Стандартний тип: використовуються ізоляційні матеріали класу B або вище (температурна стійкість: 130°C), наприклад поліефірна плівка, слюдяна стрічка тощо, щоб забезпечити довгострокову надійність роботи.

• Вогнестійкий тип: використовує композитний шар із слюдяної стрічки та керамізуючої силіконової гуми, здатний зберігати ізоляційні характеристики навіть за високих температур від 600°C до 1000°C.

• Водонепроникний/корозійно-стійкий тип: має герметизацію за допомогою поліефірно-імідної або епоксидної смоли класу H; клас ізоляції досягає класу H (180°C), що забезпечує термін служби понад 50 років.

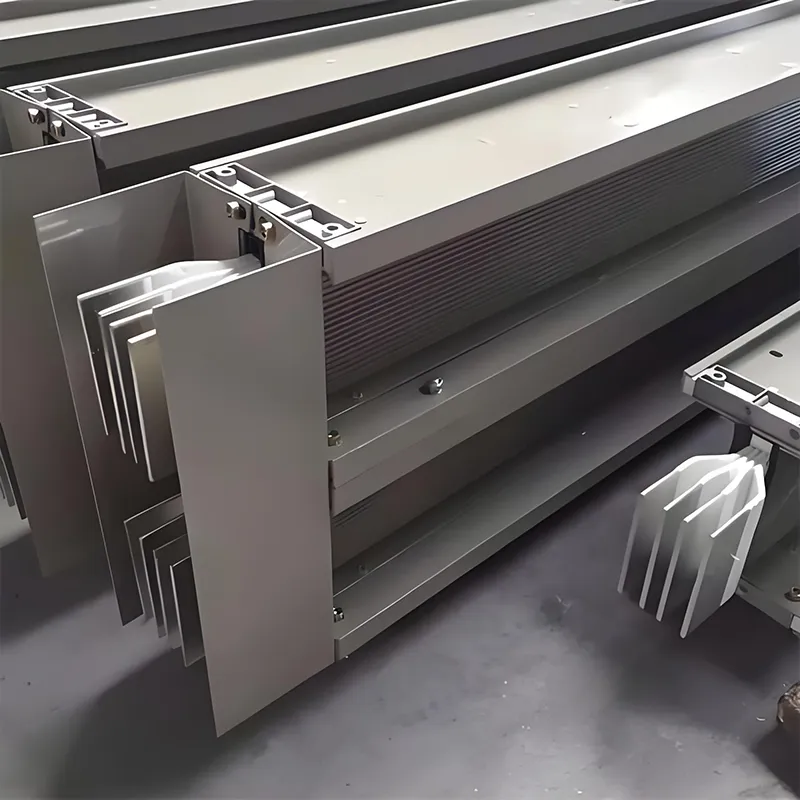

• Характеристики структури «сендвіч»: фазні провідники щільно укладені та стиснуті без повітряних проміжків; вузол повністю закритий і формується під тиском, що значно зменшує реактивний опір і падіння напруги.

Основні параметри електрики та безпеки

Контроль підвищення температури та теплової продуктивності

Межі підвищення температури (при температурі навколишнього середовища 40°C):

З'єднувальні клеми: ≤ 60 K (тобто максимум 100 °C)

Металевий корпус: ≤ 30 K (тобто максимум 70°C)

Поверхня ізоляції: ≤ 40 K (тобто максимум 80 °C)

Механізм розсіювання тепла:

Тепло, що виділяється провідниками, передається через ізоляційний шар до металевого корпусу, де згодом розсіюється через конвекцію та випромінювання.

Корпус із алюмінієвого сплаву має інтегровану конструкцію ребер радіатора, яка підвищує ефективність розсіювання тепла більш ніж на 30%.

Межі термічної стійкості:

Стандартний тип: довготривала робоча температура ≤ 130°C

Вогнестійкий тип: здатність підтримувати безперервне живлення протягом понад 90 хвилин при 960°C

Тип литої смоли: здатний стабільно працювати в діапазоні температур навколишнього середовища від -40°C до 130°C

Клас захисту (код IP) і застосовні середовища

Механічні та монтажні характеристики

Матеріал корпусу:

Алюмінієвий сплав: легкий, стійкий до корозії та чудово відводить тепло; підходить для використання як провідник захисного заземлення (PE).

Холоднокатана сталь: висока міцність конструкції; якщо він покритий вогнезахисною фарбою, він підходить для вогнестійких застосувань.

Полимерне лиття: має неметалевий корпус і забезпечує комплексний «чотиристоронній захист» — водонепроникність, стійкість до корозії, вибухостійкість і пилонепроникність.

Спосіб встановлення:

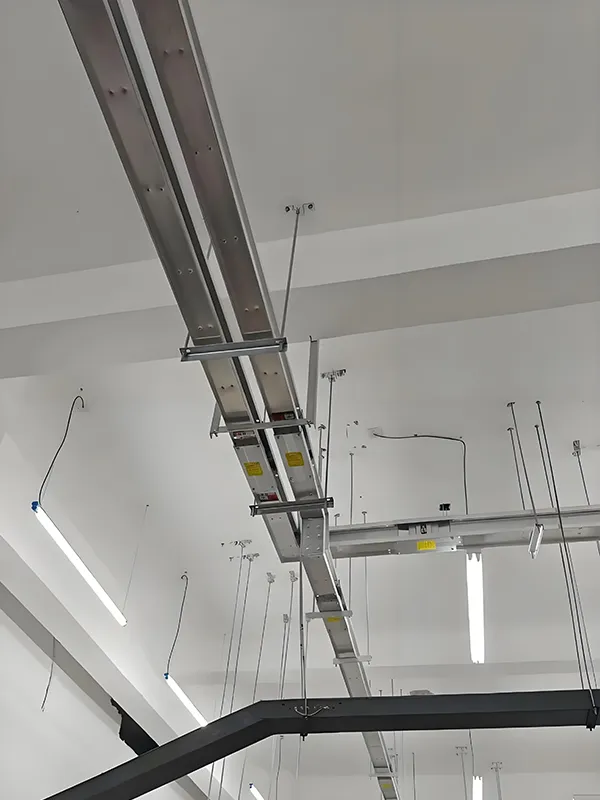

Підтримує горизонтальну або вертикальну підвісну установку з регульованим діапазоном допуску ±4 мм.

Відстань під опорою/підвісом: ≤3 м для прямих секцій; ≤1,5 м для вигнутих секцій.

Технологія підключення:

Швидке з’єднання з одним болтом: оснащено механізмом контролю крутного моменту для забезпечення мінімального контактного опору.

Інтелектуальні роз’єми: підтримують можливості моніторингу технічного обслуговування, тим самим знижуючи ризик збою в роботі.

Розширення спеціалізованих технологій

Вогнестійкий шинопровод (тип NH)‌

Рейтинг вогнестійкості: 1 година, 1,5 години, 2 години або 3 години на вибір

Теплоізоляційний шар: повсть із силікатного волокна алюмінію (температурна стійкість: 1250°C)

Зовнішнє покриття: розбухаюча вогнезахисна фарба; швидко підвищує теплопровідність під час впливу вогню, щоб уповільнити теплообмін

Водонепроникний шинопровод (тип із смолою)‌

Рівень захисту: IP67–IP68

Ізоляційний матеріал: ненасичена поліефірна смола + неорганічні наповнювачі, цілісно литі

Сценарії застосування: залізничний транспорт, хімічні заводи, прибережні об’єкти та інші корозійні або вологі середовища

Інтелектуальний шинопровод

Інтегрує вимірювання температури, моніторинг струму та модулі сигналізації про витік.

Підтримує RS485 або бездротову передачу для інтеграції в системи автоматизації будівель.

FAQ

1. Що таке сендвіч-шинопровод низької напруги?

Сендвіч-шинопровод низької напруги — це компактна система розподілу електроенергії, яка використовує щільно розташовані провідники з ізоляцією між фазами, що забезпечує високу потужність струму, низький опір і ефективну передачу електроенергії для сучасних будівель і промислових об’єктів.

2. Які переваги сендвіч-шинопроводу порівняно з традиційними кабелями?

У порівнянні з традиційними кабелями сендвіч-система шинних каналів забезпечує краще розсіювання тепла, вищу пропускну здатність по струму, простіший монтаж і гнучке розширення, що робить її ідеальною для великих проектів розподілу електроенергії.

3. Де зазвичай використовується низьковольтна сендвіч-шина?

Він широко застосовується в центрах обробки даних, комерційних будівлях, заводах, аеропортах, торгових центрах і висотних будівлях, де потрібне надійне та ефективне розподілення електроенергії.

4. Які номінальні значення струму доступні для систем шин низької напруги?

Більшість систем шин низької напруги підтримують значення струму в діапазоні від 400 А до 6300 А, залежно від вимог проекту та конструкції системи.

5. Чи можна налаштувати шину для конкретних проектів?

так Професійні виробники та постачальники шин, такі як Fenghua Electric, можуть надати індивідуальні рішення для шин на основі поточної потужності, середовища встановлення, рівня захисту та плану проекту.

6. Чи є сендвіч-шина безпечною для промислового розподілу електроенергії?

так Високоякісні системи повітроводів низької напруги мають міцну ізоляцію, високий рівень захисту та надійну стійкість до короткого замикання, що забезпечує безпечну та стабільну роботу.

7. Як вибрати надійного виробника або постачальника шин?

Перед покупкою ви повинні оцінити виробничий досвід виробника автобусів, сертифікати, проекти, можливості налаштування та технічну підтримку.

8. Як я можу отримати пропозицію для низьковольтної сендвіч-шини?

Щоб отримати точну ціну шини низької напруги, зазвичай потрібно надати постачальнику такі деталі, як номінальний струм, довжина шини, тип монтажу та проектні креслення.
