Характеристики компактних токопроводів

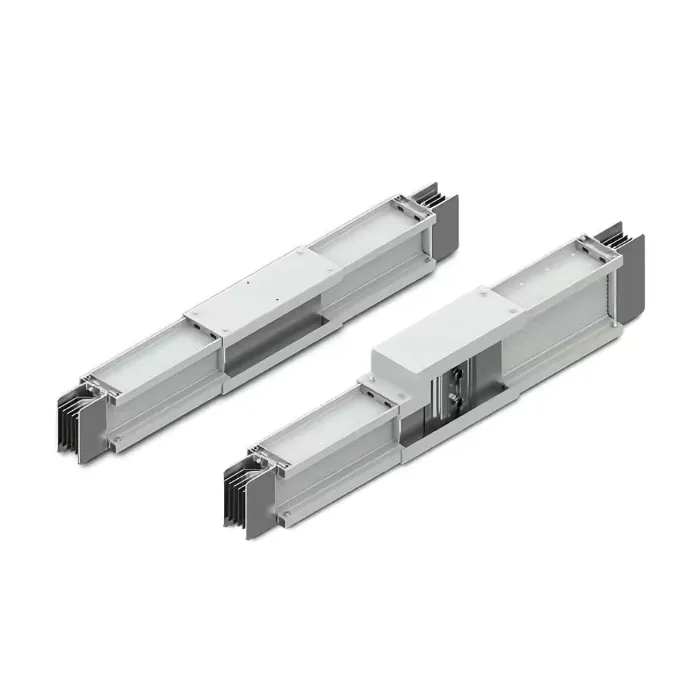

Компактний шинопроводє основним компонентом низьковольтних систем розподілу електроенергії, які використовуються для передачі великих струмів. До його визначальних характеристик належать компактна структура, ефективне розсіювання тепла, високий ступінь захисту та висока пропускна здатність по струму. Він широко використовується в сценаріях, де обмежений простір, використовуються високі струми та потрібні високі рівні захисту, що значно відрізняє його від систем шинопроводів з повітряною ізоляцією. Нижче наведено детальний розподіл його функцій, класифікованих за основними перевагами, ключовими характеристиками, застосовними сценаріями та обмеженнями:

Основна структура та характеристики продуктивності

Компактна конструкція для економії простору: провідники та шари ізоляції щільно прилягають один до одного без зайвих повітряних проміжків; отже, загальний об'єм і вага значно нижчі, ніж у шинопроводів з повітряною ізоляцією. У місцях з обмеженим простором, таких як висотні будинки, центри обробки даних і майстерні, щільно заповнені обладнанням, ця конструкція значно зменшує площу, необхідну для встановлення, що є однією з найвидатніших переваг компактних шинопроводів.

Висока пропускна здатність по струму та низькі втрати: провідники розташовані поруч, що забезпечує короткі шляхи розсіювання тепла. У поєднанні з теплопровідністю та тепловідвідними властивостями металевого корпусу система демонструє меншу температуру. Це дозволяє йому передавати вищі номінальні струми в межах того самого фізичного об’єму (до 6300 А і більше). Крім того, падіння напруги є мінімальним, а втрати електричної енергії при передачі нижчі, ніж у традиційних кабелях і шинопроводах з повітряною ізоляцією, що призводить до вищої ефективності розподілу електроенергії.

Високий ступінь захисту для складних середовищ: Завдяки використанню повністю закритої конструкції з інтегрованою конструкцією для ізоляції та корпусу система зазвичай досягає рівня захисту від проникнення (IP) IP54 або IP66, а деякі моделі досягають IP68. Він здатний витримувати промислове середовище, що характеризується вологістю, пилом і помірними корозійними газами; його також можна використовувати на відкритому повітрі (вимагаючи спеціальних захисних заходів), пропонуючи сферу застосування набагато ширшу, ніж шинопроводи з повітряною ізоляцією.

Чудові електричні та механічні характеристики:

Електрична стабільність: провідники надійно закріплені, демонструючи міцну здатність протистояти коротким замиканням, а також чудову динамічну та термічну стабільність, що дозволяє системі витримувати удари, викликані короткими замиканнями великого струму.

Механічна міцність: металевий корпус має інтегровану цільну формовану конструкцію, яка забезпечує високу стійкість до ударів і вібрації, що робить його придатним для встановлення в середовищах, схильних до вібрації, таких як промислові підприємства та великі обладнання.

Гнучке відведення та зручне встановлення: система підтримує розміщення точок відводу в будь-якому бажаному місці вздовж шини, що дозволяє швидко подавати електроенергію до навантажень через вставні відводи. Ця здатність до адаптації відповідає вимогам щодо регулювання навантаження та проектів розширення потужності. Крім того, модульний підхід до виробництва та монтажу сприяє швидкому будівництву, тоді як подальше обслуговування та заміна компонентів залишаються відносно зручними. II. Характеристики матеріалу та процесу

Спеціальні ізоляційні матеріали

Ізоляційний шар сердечника зазвичай складається з високотемпературних, вогнестійких ізоляційних плівок або матеріалів з порошковим покриттям. Ці матеріали забезпечують стабільні ізоляційні характеристики, а також чудові вогнестійкі властивості та властивості проти старіння, повністю відповідаючи стандартам безпеки для низьковольтних систем розподілу електроенергії.

Вибір високоякісного провідника

В якості первинних провідних елементів зазвичай використовуються мідні або алюмінієві шини. Їхні поверхні проходять антикорозійну обробку, наприклад лудіння, щоб мінімізувати опір контакту та підвищити ефективність провідності та термін служби.

Застосовні сценарії та обмеження

Застосовні сценарії

магістральні розподільні магістралі та поверхові системи електропостачання багатоповерхових будинків;

Місця з обмеженим простором і суворими вимогами щодо рівня захисту, як-от центри обробки даних, обладнання, великі торгові центри та лікарні;

Системи живлення для обладнання, що працює під сильним навантаженням або в складних середовищах, таких як промислові підприємства, металургійні підприємства та хімічні підприємства;

Системи розподілу електроенергії, що підпадають під суворі обмеження щодо простору для встановлення, або потребують частого розширення та модифікації потужності.
