Вертикальна сендвіч-шина

Позиціонування продукту: ефективне рішення для передачі електроенергії, розроблене для сценаріїв вертикального розподілу електроенергії

Електричний вертикальний сендвіч-шинопровод Qingdao Fenghua — це рішення для розподілу потужності сильного струму, ретельно розроблене для таких сценаріїв, як шахти розподілу електроенергії у висотних будинках і вертикальна передача електроенергії на промислових підприємствах. Завдяки об’єднанню «сендвічної» компактної структури з конструкцією, оптимізованою для вертикального встановлення, продукт досягає численних проривів у використанні простору, ефективності передачі електроенергії, безпеці та стабільності, затверджуючи себе як найкращий вибір для вертикального розподілу електроенергії в сучасних архітектурних і промислових умовах.

Технічні параметри

Основні технології: прорив у продуктивності у вертикальних середовищах

1. Індивідуальна структура укладання «сендвіч»: компактний дизайн, адаптований для вертикальних просторів

У продукті використовується структура типу «сендвіч», що включає щільне укладання трифазних провідників без зазорів. Провідники безпосередньо ізольовані один від одного за допомогою високоефективних діелектричних матеріалів, завдяки чому повністю усуваються повітряні проміжки між фазами. Спеціально оптимізоване для сценаріїв вертикального встановлення розташування провідників і конструкцію корпусу було вдосконалено, щоб зменшити загальний об’єм більш ніж на 30% порівняно з традиційними системами шин. Ця конструкція забезпечує ідеальне розміщення в обмеженому просторі розподільних валів, забезпечуючи максимальну пропускну здатність по струму в обмежених вертикальних каналах^.

2. Мідні провідники високої чистоти: забезпечення ефективності вертикальної передачі електроенергії

Як матеріал провідника обрано електролітичну мідь марки Т2 з чистотою ≥99,95%. При 20°C його питомий опір становить лише 0,01777 Ом·мм²/м, а його провідність перевищує 98%. У сценаріях вертикальної передачі електроенергії ця характеристика низького опору ефективно мінімізує падіння напруги на великих відстанях, забезпечуючи стабільну напругу живлення на кожному поверсі багатоповерхової будівлі. Поверхні провідників можна додатково обробити оловом або посрібленням для підвищення стійкості до корозії, забезпечуючи низький контактний опір, що підтримується протягом тривалого періоду — навіть у вологому середовищі валу розподілу електроенергії — тим самим усуваючи потенційну небезпеку перегріву.

3. Інтегрована вертикальна система розсіювання тепла: вирішення проблеми підвищення температури на великих відстанях

Щоб вирішити проблему накопичення тепла вгору під час вертикального встановлення, система використовує триступеневий вертикальний шлях розсіювання тепла: «Провідник – ізоляційний шар – металевий корпус». Корпус виготовлено з екструдованого алюмінієво-магнієвого сплаву з інтегрованими поздовжніми тепловідвідними ребрами на його поверхні. У порівнянні зі стандартними сталевими корпусами ця конструкція збільшує площу поверхні розсіювання тепла на 35% і підвищує ефективність теплопровідності в п’ять разів. За температури навколишнього середовища 40°C підвищення температури з’єднувальних клем залишається ≤60K, тоді як підвищення температури металевого корпусу залишається ≤30K, що значно нижче галузевих стандартів, що забезпечує стабільну роботу під час вертикальної передачі електроенергії на великі відстані.

4. Проект безпеки проти «ефекту димаря»: встановлення міцного вертикального протипожежного бар’єру

Беззазорна структура «сендвіч» повністю виключає суцільні повітряні канали; у разі пожежі потік гарячого повітря запобігає швидкому поширенню вгору через систему шин. Це ефективно усуває «ефект димової труби» в його джерелі та успішно пройшло випробування авторитетними національними агентствами пожежної безпеки. Крім того, в якості опції доступний вогнестійкий варіант; Завдяки використанню композитного ізоляційного шару зі слюдяної стрічки та керамічного силіконового каучуку ця версія може підтримувати електроживлення протягом понад 180 хвилин при екстремальних температурах 960°C, таким чином відповідаючи суворим вимогам до схем пожежної безпеки у висотних будинках.

Ексклюзивні функції для вертикального встановлення

1. Модульна система вертикального з'єднання

Завдяки заводським заводським стандартним блокам система використовує двосторонні болти з регульованим крутним моментом і дискові пружини для з’єднань на місці. Ця конструкція дозволяє регулювати допуск встановлення на ±4 мм, ефективно враховуючи точні відхилення, властиві вертикальному встановленню. Час встановлення на сегмент ≤10 хвилин; порівняно з традиційною кабельною проводкою ефективність конструкції покращена більш ніж на 60%.

2. Багатошарова конструкція плагінів: гнучке задоволення потреб у електроенергії кожного поверху

Відводи можна відкривати в будь-якому вертикальному положенні вздовж шинопроводу. Відводи підтримують гаряче підключення (вставлення та видалення під напругою), забезпечуючи послідовність з’єднання «земля – спочатку, земля – остання», щоб повністю виключити ризик електричної дуги. На кожному поверсі можна гнучко конфігурувати відводи на основі конкретних вимог до потужності без необхідності перемонтовувати цілі сегменти шин — ідеально враховуючи коригування планування поверху та потреби розширення потужності, типові для висотних будинків.

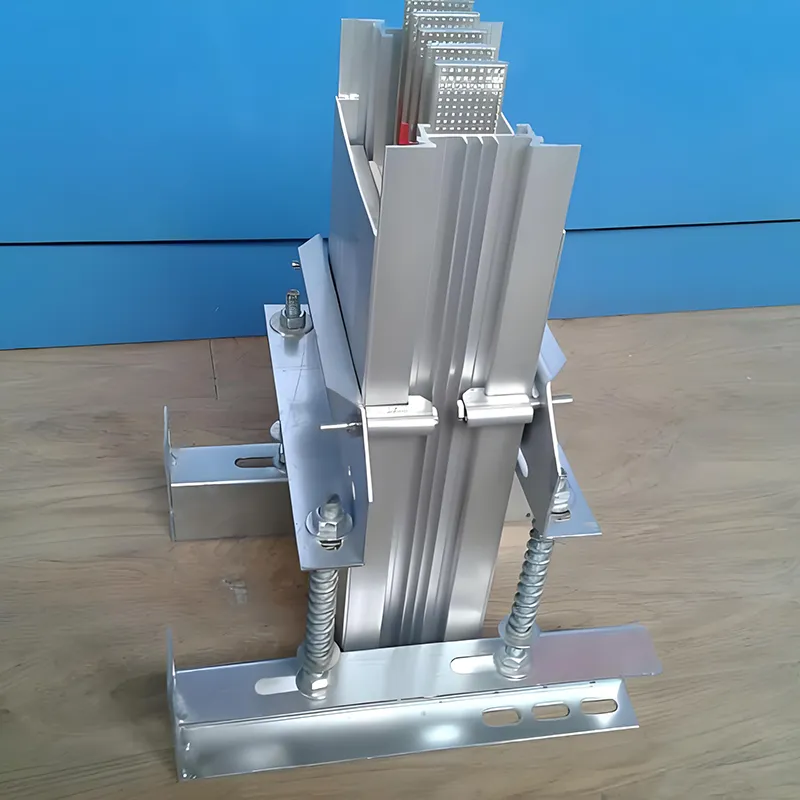

3. Проти падіння та сейсмічне посилення

Спеціально розроблена для сценаріїв вертикального встановлення, система оснащена спеціальними кронштейнами проти падіння та сейсмічними компонентами посилення, здатними витримувати вплив землетрусу магнітудою 8, таким чином забезпечуючи структурну стабільність шинопроводу в екстремальних умовах експлуатації. Відстань між кронштейнами можна гнучко регулювати відповідно до вимог до висоти підлоги: ≤3 м для прямих секцій і ≤1,5 ​​м для кутових секцій.

Сценарії застосування

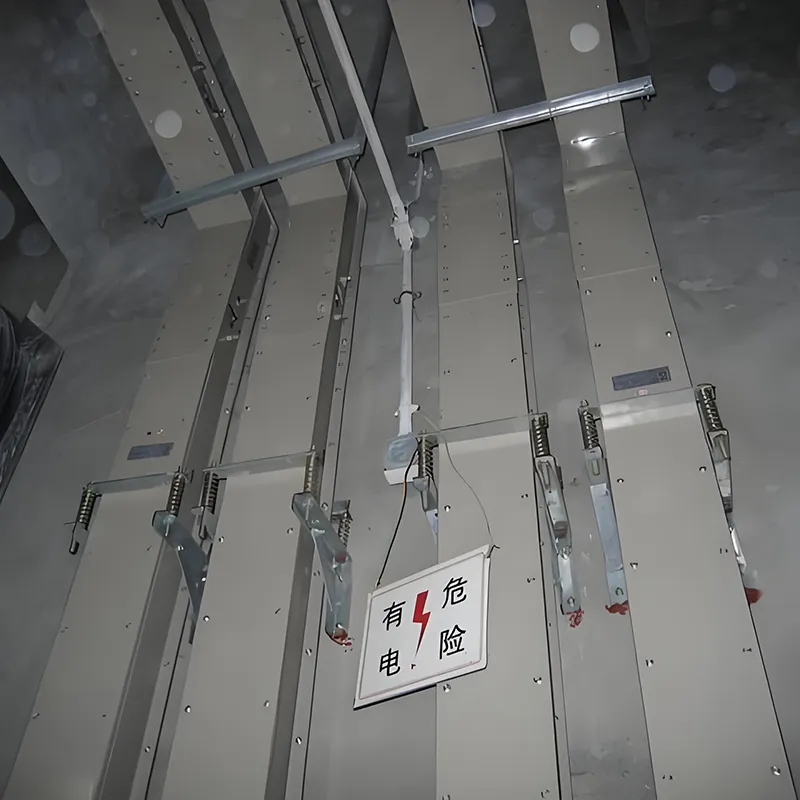

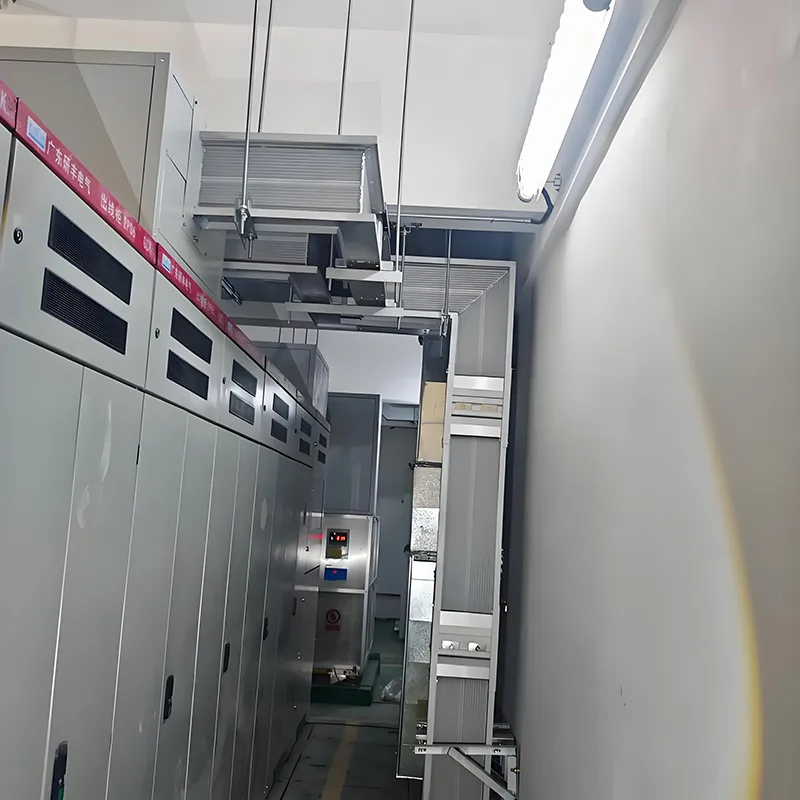

1. Розподільні шахти багатоповерхівки

Вертикально прокладена в розподільчих шахтах, система служить заміною традиційним кабелям. За такої самої потужності струму він займає лише одну третину простору, необхідного для кабелів, ефективно вирішуючи критичну проблему обмеженого простору у висотних розподільних шахтах. Його повністю закрита конструкція усуває такі небезпеки, як нашестя гризунів і пожежі, тим самим підвищуючи загальну безпеку системи розподілу електроенергії в будівлі.

2. Вертикальна передача електроенергії на промислових підприємствах

Забезпечує вертикальне магістраль живлення для великогабаритного обладнання та автоматизованих виробничих ліній у багатоповерхових промислових об’єктах. Його висока щільність струму ідеально підходить для зосередженого розміщення обладнання, а модульне розширення підтримує гнучкі налаштування виробничих ліній.

3. Спеціалізовані вертикальні середовища

Водонепроникні вироби з литої смоли підходять для вертикальної передачі електроенергії у вологих і корозійних середовищах, таких як підземні комунальні тунелі та залізничні транспортні системи. Вогнестійкі вироби застосовні до сценаріїв вертикального розподілу електроенергії з суворими вимогами протипожежної безпеки, наприклад, у нафтохімічній та атомній промисловості.

Цінність клієнта

Компанія Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. розташована в красивому прибережному місті Циндао, в новому районі Західного узбережжя. Заснована в 2005 році, компанія є провідним виробником електротехнічної продукції, включаючи кабельні лотки, системи шинопроводів і електророзподільні шафи. Наша дочірня компанія, Qingdao Fenghua Electric Co., Ltd., працює як додаткова роль до нашої материнської компанії, разом створюючи комплексну матрицю продуктів, яка охоплює весь спектр обладнання для розподілу електроенергії. В останні роки компанія зберігає непохитну відданість інноваціям, досягаючи видатних результатів у сфері енергозбереження та скорочення споживання. Декілька наших продуктів, як-от самоблокуючі кабельні лотки та мідно-алюмінієві композитні шини, завоювали визнання на ринку завдяки своїй високій доданій вартості та передовому технологічному вмісту. Крім того, ми маємо вичерпні звіти про випробування та обов’язкові сертифікати сертифікації, що охоплюють широкий діапазон специфікацій шинопроводів, що дозволяє нам повністю задовольняти різноманітні та багатогранні потреби наших клієнтів.

Вибираючи вертикальну сендвічну шину Qingdao Fenghua Electric, ви отримуєте переваги від:

• Оптимізація простору: використання вертикального простору збільшено втричі, що робить його ідеальним для замкнутих середовищ, типових для шахт розподілу електроенергії.

• Енергоефективність: завдяки використанню мідних провідників із низьким опором і конструкцією з низьким реактивним опором, він зменшує втрати електроенергії на 10–20% щорічно.

• Safety and Reliability: Incorporating an anti-"chimney effect" design alongside multiple layers of protection, it establishes a robust vertical fire barrier.

• Гнучка адаптованість: завдяки багаторівневому інтерфейсу плагінів і можливостям модульного встановлення він враховує майбутні коригування планування підлоги та вимоги до розширення обладнання.

• Гарантія бренду: Завдяки 18-річному досвіду спеціалізованого виробництва Qingdao Fenghua ми надаємо комплексне післяпродажне обслуговування та технічну підтримку.

FAQ

1. Що таке вертикальна сендвіч-шина?

Вертикальна сендвіч-шина – це компактна розподільна система для сильного струму з мідними провідниками, спроектованими для безпечної та ефективної вертикальної передачі електроенергії у висотних будівлях і промислових цехах.

2. Які номінальні значення струму та напруги?

Вертикальні шини Fenghua Electric розраховані на 250–6300 А та ≤690 В змінного струму, придатні для різноманітних застосувань розподілу низької напруги і сильного струму.

3.Які матеріали використовуються для провідників?

Використовується електролітична мідь T2 високої чистоти, що забезпечує низькі втрати, високу провідність і тривалу надійність.

4. Які доступні рівні захисту?

Ступінь захисту варіюється від IP54 до IP68 залежно від моделі, що робить його придатним для використання всередині приміщень, на вулиці та в суворих умовах.

5. Чи можна використовувати шину у пожежонебезпечних зонах?

Так, вогнестійка модель має ізоляцію, що розрахована на температуру до 180 °C, і стійкість до короткого замикання, розроблену для безпечної роботи в умовах пожежі.

6. Наскільки високо його можна встановити вертикально?

Вертикальна установка може досягати до 200 метрів, залежно від типу шини та вимог до навантаження.

7.Чи легко встановити?

Так, модульна конструкція та компактна структура дозволяють швидко та зручно встановлювати, скорочуючи трудомісткість та час проекту.

8. Де це зазвичай використовується?

Ідеально підходить для шахт висотних будинків, промислових цехів, фабрик, центрів обробки даних та інших сценаріїв вертикального розподілу високого струму.
